複雑化する労働環境に対応する、バイタス空気呼吸器

見たい個所をクリックしてくださいその場所まで直行します
	呼吸器の各部名称		供給弁のタイプと機能
	バイタス�V-Aプレッシャデマンド形（オート）		バイタス�V-Pプレッシャ出マンド形
	バイタス�V-Dデマンド形		バイタスＳシリーズ
	逃電バイタス８４３ＴＨＰ-�U型		ライトテックシリーズ（ボンベ）
	バイタス用高圧空気ボンベの種類		バイタス用オプション類
	小型携帯式呼吸器		呼吸器保管庫

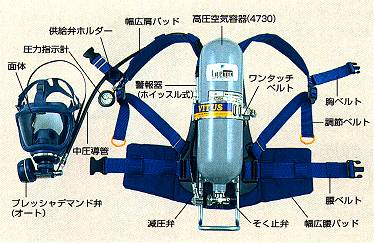

呼吸器の各部名称

	バイタス�Vシリーズの特長 　荷重分散による装着感、作業性の向上 　新設計、コンパクト減圧弁（２９．４ＭＰa）採用 　緊急作業場を想定した安全性の高い仕様
ハーネス（背負具）　人間工学にもとずいた設計による優れた装着性。
面　体（ハイスコープＶ型面体）　気密性の高いホークリップ採用
供給弁	減圧部
圧力指示計	警報器
セーバー（サブマスク）	ワンタッチベルト

供給弁のタイプと機能

バイタス空気呼吸器 プレッシャデマンド型 面体内を陽圧に保ち、余地安全な 使用が可能です
プレッシャデマンド形供給弁は２タイプ
ワンタッチジョイントシステム　�V-Ａ
ワンタッチで瞬時に陽圧 　安全な環境空気中で待機する場合は、 　供給弁を外しておけば、面体を被った 　まま外気を呼吸できます。待機中に 　ボンベ内の空気を消費しません。作業 　開始時には、ワンタッチで取り付けられ， 　一呼吸で陽圧になります。	簡単フィットテスト 供給弁ホルダー

緊急作業，長時間の作業などに優れた機能性、 作業性を発揮する（オート）自動陽圧タイプ
名　　　　　称 バイタス�V-Ａ 形　　　　　式 プレッシャデマンド形（オート） 装着重量（ボンベ除く） 約３．６ｋｇ 空　気　供　給　方　式 ２段減圧方式 最　高　使　用　圧　力 ２９．４MPa 減　圧　弁 減圧圧力 約０．８MPa 供　給　弁 最大供給量 約５００　ﾘｯﾄﾙ/分 中圧ホース 材　　質 ビニロンブレード入りゴム 高圧ホース 材　　質 ポリエステルブレード入りナイロン 警　報　器 形　　式 ホイッスル式 警報作動圧力 約４．０MPa 背　負　具 ハーネスプレート 高強度ポリエチレン ベ　　ル　　ト ナイロン 肩・腰パット ポリエチレン ワンタッチベルト ステンレス	ワンタッチで取り付け可能 国産初のカーボンボンベ

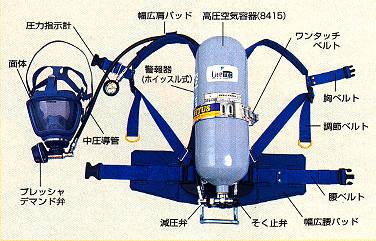

プレッシャデマンド形の基本モデル。
確実な装着と一連の操作により安全性を高めます。 　　　供給弁を除き空気呼吸器本体については�V-Ａと同じ 　　　　　仕様です。 　　　ボンベは２９．４/１４．７MPaのいずれにも対応可能。 　　　陽圧切替ノブにより陽圧（ＯＮ）と常圧（ＯＦＦ）を切替る 　　　　　ことができます。

　　

呼吸に応じて必要な量のエアーを供給する構造のデマンド型
供給弁は激しい作業でも、吸気抵抗が低いまま必要な 　　　　エアー量を供給する事ができます。 　　供給弁を除き空気呼吸器本体については�V-Ａと同じ 　　　　仕様です。 　　ボンベは２９．４/１４．７MPaのいずれにも対応可能。

バ　イ　タ　ス　 Ｓ　シリーズ

バイタスSシリーズ
圧力指示計を腰ベルトの位置に配したシンプル 構造の１４．７MPa対応シリーズ	８４３ＨＶＰ-Ｓ形　（オート） 　　　　　　　　プレッシャデマンド形 ８４３ＨＶＰ-Ｓ　プレッシャデマンド形 ８４３ＨＶ-Ｓ　デマンド形

---

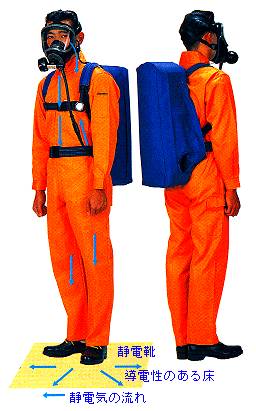

逃電バイタス　 ８４３ＴＨＰ-�U型

静電気の放電火花による爆発災害を防ぐ。
摩擦などにより、呼吸器に発生した静電気を、面体を通して人体へ流し、足元（静電靴） から大地へ逃がします。爆発の危険性がある環境での作業や、静電気対策の必要性の ある職場での安全泰作として、特におすすめします。
ボンベ ライトテック8415逃電用 　容量/約８．４ﾘｯﾄﾙ 　最高充てん圧力 　　　　１４．７MPa 仕　　　　　様 種　　類 プレッシャデマンド形空気呼吸器 重　　量 約１０ｋｇ（ボンベ最高充てん圧力時） 使用時間 約２１〜６３分 警 報 器 ホイッスル式 ボ ン ベ ライトテック８４１５逃電用

空気呼吸器用ボンベ ライトテックシリーズ

国産初！！更なる軽量化を可能にした炭素繊維製一般複合容器ついに誕生。
ライトテック　４７３０	カーボン繊維製　ＣＦＲＰ
軽量　カーボン繊維（炭素繊維）の使用により、 　　　３３％の軽量化を実現した空気呼吸器用の 　　　CFRP複合容器です。 　新基準　新しい法規に基づいて生まれたニュー 　　　タイプの複合容器です。（アルミ二ウム合金ライ 　　　ナー・炭素繊維製一般複合容　のく準に準処） 　安全性　過酷な使用に対する充分な許容傷深 　　　さを確保。 　信頼性　FRP複合容器製造の豊富な実績に基 　　　信頼性。づく	製品仕様（容器単体・公称値） 型　　式　　記　　号 ＤＦ４７３０Ａ 内　　　容　　　量 最小４．７ﾘｯﾀｰ 重量（末充てん時） 最大３．０ｋｇ 外　　　　　　　径 １４０ｍｍ 全　　　　　　　長 ４７５ｍｍ ネ　ジ　サ　イ　ズ ７/８-１４ＵＮＦ-２８ 充　て　ん　ガ　ス 空気 最高充てん圧力 ２９．４MPa 耐　圧　試　験　圧　力 ４９．０MPa 使　用　温　度　範　囲 -５０〜+４０℃ 容 　器　 再　 検　 査 ３年 耐　　用　　年　　数 １５年 許容傷深さ 胴部（ＤＣ） ０．８ｍｍ 胴部以外（ＤＣ） ０．６ｍｍ
国産ガラス繊維製一般複合容器
ライトテック８４１５	ガラス繊維製　GFRP
軽量　鋼製（クロムモリブデン鋼）ボンベに比べ 　　　約５０％軽量です。 　高い信頼性　先端の解折・評価技術と精密加工 　　　技術を駆使して生まれ、高い信頼性が得られて 　　　います。 　再検査が容易　国産ボンベなので、設備を有し 　　　いれば、一般の再検査でも、クロムモリブデン 　　　鋼製ボンベと同様に再検査が行えます。	製品仕様（容器単体・公称値） 型　　式　　記　　号 DF８４１５B 内　　　容　　　量 最小８．４ﾘｯﾀｰ 重量（末充てん時） 最大４．５ｋｇ 外　　　　　　　径 １７３．５ｍｍ 全　　　　　　　長 ５１１ｍｍ ネ　ジ　サ　イ　ズ ３/４-１６ＵＮＦ-２８ 充　て　ん　ガ　ス 空気 最高充てん圧力 １４．７MPa 耐　圧　試　験　圧　力 ２４．５MPa 使　用　温　度　範　囲 -５１〜+４０℃ 容 　器　 再　 検　 査 ３年 耐　　用　　年　　数 １５年 許容傷深さ 胴部（ＤＣ） ０．７ｍｍ 胴部以外（ＤＣ） ０．５ｍｍ

バイタス用高圧空気容器 ボンベの種類

バイタス用高圧空気容器（ボンベ）の種類
記　号	ボンベ	容　量 （ﾘｯﾀｰ）	材　質	圧　力 （MPa)	携帯空気量 （ﾘｯﾀｰ）	使用時間 （分）	長　さ （ｍｍ）	外　径 （ｍｍ）	重　量 （ｋｇ）
DF8415B (8415G)		8.4	GFRP ガラス繊維 アルミニウム	14.7	約1260	約21〜63	約551	約173.5	約6.1
DF4730A (4730G)		4.7	CFRP カーボン繊維 アルミ二ウム	29.4	約1260	約21〜63	約475	約140	約4.9
Tc6830 (6830G9		6.8			約1830	約30〜91	約460	約172	約6.8
TC8518 (8515G)		8.5		14.7	約1270	約21〜93	約490	約173.5	約5.1
4		4	クロムモリブ デン鋼	14.7	約600	約10〜30	約390	約140	約5.5
6		6			約900	約15〜45	約530	約140	約7.3
8		8			約1200	約20〜60	約520	約165	約9.7

バイタス空気呼吸器用 オプション類

バイタス空気呼吸器をより効果的に活用するためのオプション類

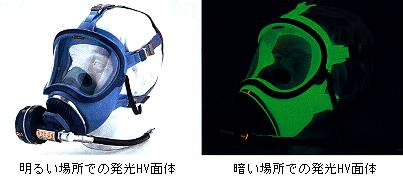

発　光　H　V　面　体
暗所での作業をより安全に
マスク拡声器ハイトークU型	ハイスコープV型用メガネ
声が良く通る、大きい音の拡声器。	面体の気密性を損なわない 専用メガネです。
HV用視野カバー	セーバー
アイピースをキズなどから守ります。	バイタス本体に接続して 使う被災者用サブマスク。
中圧ジョイント	セーバージョイント
供給弁と減圧弁が分離できて保管に便利です。	サブマスクを使用する 場合に必要です。

---

バイタス空気呼吸器関連機器

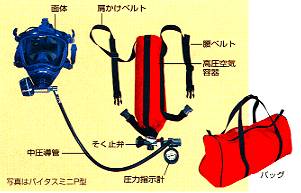

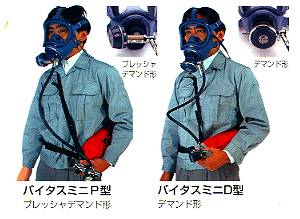

バイタスミニ	仕　　様 避難距離 ７００ｍ以上（仕様時間約5〜10分） 携帯ボンベ 内容量・・・約２ﾘｯﾄﾙ 最高充てん圧・・１４．７MPa 携行空気量・・・約３００ﾘｯﾄﾙ 重　　量 約６．０ｋｇ
安全なハイスコープV型面体使用。 　ボンベを手軽に肩から掛けられるショルダー 　タイプです。動きやすく操作が簡単で緊急時 　にも直ちに使用できます。
エスケープ バブル操作などが一切 不要な避難用マスク ボンベを肩から掛けて マスクを装着すれば、 空気が必要だけ自動 的に供給されます。 保護メガネと、暗所で 光を発し自分の位置を 知らせるケミカルライト 付き。 デマンド形	仕　　様 避難距離 ７００ｍ以上（仕様時間約5〜10分） 携帯ボンベ 内容量・・・約２ﾘｯﾄﾙ 最高充てん圧・・１４．７MPa 携行空気量・・・約３００ﾘｯﾄﾙ 重　　量 約４．８ｋｇ
呼吸器保管庫	BR-１００L（１セット・４本用） H1500XW425XD610 ・上部内寸H877・W423・D610 ・下部内寸H520・W423・D610 BR-２００L（２セット・８本用） H1500XW800XD610 ・上部内寸H877・W498・D610 ・下部内寸H520・W798・D610
